Cuarteo de muestras

Reducción de las muestras de agregados

obtenidas en el campo

La finalidad de este tutorial es el de establecer los métodos para reducir las muestras de agregados obtenidas en el campo al tamaño requerido para las pruebas y que se conserven representativas como la muestra de campo. Estos métodos son aplicables a muestras más o menos homogéneas si no es así la muestra completa de campo deberá ser estudiada.

Objetivo

Este tutorial nos ayuda a saber los métodos para la reducción de las muestras de agregados obtenidas en el campo hasta el tamaño necesario para hacer los ensayos prueba; utilizando para cada caso una técnica para acercarnos lo más posible al material muestraedo, o en otras palabras hacer que esta muestra sirva para representar ese material.
Vamos a diferenciar los métodos como "A" y "B".

Procedimiento

Método A.

Cuartel Mecánico

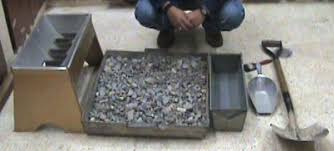

Vamos a utilizar un Cuarteador de muestras que deberá contar con un número igual de conductos, y que deberán tener el mismo ancho para que se alternen al descargar en ambos lados del cuarteador. Para el agregado grueso estos conductos tienen haber ser por lo menos 8 conductos y para el fino deberán haber no menos de 12; el tamaño de estos conductos deberá ser del doble del material que se pretende cuartear. El cuarteador deberá contar con dos receptáculos para recibir la muestra ya cuarteada. Éste también tendrá una tolva para depositar la muestra dentro del cuarteador.
Procedimiento:
vamos a comenzar a cuartear, primero debemos colocar la muestra dentro del cuarteador por medio de la tolva distribuyendo uniformemente en toda su longitud para que al verter sobre los conductos, fluyan por cada uno de éstas, cantidades aproximadamente iguales de material. Esto lo vamos a hacer a una velocidad tal que se permita un flujo constante por los conductos que llevan la muestra a los receptáculos. Este paso lo vamos a repetir las veces que sean necesarias para obtener la cantidad requerida para la/las prueba/bas que vayamos a hacer.
La muestra que cae en cada uno de los receptáculos vamos a trabajarla como sigue:
tomaremos uno de los receptáculos y lo vaciaremos dentro de una bandeja o recipiente y luego el material que está en el otro lo guarderemos en un saco o bolsa para futuras pruebas, esto lo haremos de forma alternada, por ejemplo si en la primera cuarteada tome para los ensayos el material que cayó en el receptáculos 1, entonces en la segunda voy a tomar el se depositó en el otro. Oki bueno seguimos
Método B
Cuarteo Manual
En este caso vamos a utilizar una lona con la que nos sea fácil trabajar, porque si conseguimos una lona de 7 m les aseguro que será muy difícil, no me creen, pues intentelo y ya me cuenta, bueno vamos a usar una lona de por lo menos 2m de ancho por 2.5 m de largo, una pala, sacos o recipientes para colocar la muestra al cuartearla ( la que necesitamos para los ensayos y la que guardaremos para ensayos futuros).

Procedimiento

Les voy a mostrar dos formas para cuartear, basándose en el método "B"
La primera le vamos a llamar Método b 1 y es como sigue:
Colocamos la muestra sobre una superficie plana, dura y limpia, que no contenga algún material que nos vaya a contaminar la muestra, por ejemplo un piso de concreto, lo barremos bien y quitamos todo lo que esté alrededor que pueda contaminar nuestra muestra. Entonces mezclamos todo el material con una pala, haciendo con éste una pila cónica, luego que tenemos lista la pila, con ayuda de la pala la aplanamos (la pila). procedemos a dividir la pila en cuatro partes iguales (en forma de cruz) y sacamos dos de esas parte incluyendo los finos que podremos recogerlos con la ayuda de una brocha o cepillo para guardarlas en los recipientes antes mencionados (futuras pruebas), las otras dos partes se mezclan nuevamente repitiendo este proceso las veces que sean necesarias para obtener la cantidad de material requerido para las pruebas a ensayar.
El otro método del que les decía lo llamaremos Método b 2 ó método alternativo. Oki
Les explico, cuando no tengan un lugar como el que se describe en el método b 2 oséa duro, plano, limpio, bueno un piso; por ejemplo si tenemos que cuartear un material en campo, entonces utilizaremos este método.
Colocaremos una lona sobre la superficie del suelo o donde estemos, digo suelo porque ahora me estoy imaginando que estoy parado justo encima de la calzada en construcción de una carretera cuarteando un material, bueno ya no los molesto más suponiendo cosas y voy al grano.
Ponemos la lona, colocamos el material sobre ella, mezclamos el material con una pala o levantando cada esquina de la lona alternadamente y hablándola sobre la muestra hacia la esquina diagonalmente opuesta, obligando al material a ser volteado, aplanamos la pila como ya lo expliqué anteriormente y dividimos el material en cuatro partes, si el terreno esta muy difícil podemos introducir una varilla, palo o tubo debajo de la lona, justo en la mitad y lo alsamos para que el material que está arriba de divida y sacamos el tubo y lo introducimos nuevamente, ahora del otro lado formando así una cruz, lo levantamos y tendremos cuatro partes. tomamos del de ellas para la muestra y ya saben que hacer con las otras dos, repetimos este paso hasta obtener la cantidad requerida para los ensayos a ejecutar.
Vamos a explicar que método debemos utilizar para el agregado fino las muestras que cumplan la condición sss (saturada seca superficialmente) las trabajaremos con el método "A" . Las muestras de campo que se reduzcan por el método "B" deben encontrarse húmedas superficialmente de no ser así se deben humedecer y después deben ser remezcladas.
Para el agregado grueso se debe usar cualquiera de los métodos A o B, siendo el método A el más efectivo.
Como saber cuando el material está en condición sss?
Bueno cuando el agregado fino tiene esta condición, éste puede mantener su forma cuando se moldea en la mano.
Para el agregado grueso la humedad superficial presenta el brillo del agua en la superficie de las partículas.
Referencias
ASTM-C-702
